產品簡介
HC-BSD電池巡檢儀是為滿足直流屏系統而設計的一款功能強大的電池巡檢儀，巡檢儀自帶24節電池巡檢功能，每個測量端口均采用光藕進行隔離，保證了測量有良好的高精度。另外，可通過RS485接口擴展為大21 6節電池巡檢功能。適用于電力、通信系統適用于電力、通信系統的直流屏、UPS、EPS等蓄電池狀態檢測，單體電池類型分2V、6V、12V，訂貨時需注明；采用RS485通信接口，標準Modbus通信協議可直接上后臺或與直流屏廠家的監控相連。

產品特點
★ 采用以數字DSP為核心、光電隔離光藕確保系統穩定運行；
★ 通過液晶顯示屏，實現人機界面可視化操作，全中文菜單，操作簡單方便，易于上手；
★ 完善的告警處理及記錄功能，可快速查詢當前故障內容；
★ 對電池單體電壓、總電壓，充放電電流，電池內阻的管理及嚴格控制是保護電池及延長電池使用壽命的關鍵，用戶可自行設定各種報警參數，以便自動完成電池的管理及保養維護；
★ 完善的遠程通信功能，通過RS485接口實現“遙測”，“遙信”功能，實現無人值守。

產品功能
★ 單體電池監測具有過壓、欠壓和差壓報警功能，準確查找故障電池。
★ 檢測單體電池電壓、電池組端電壓和電流、電池房環境溫度和電池溫度，測量單體電池內阻。統計 每組電池組的單體電壓大值和該節電池的序號，單體電壓小值和該節電池的序號，單體電壓平 均值。
★ 放電計量：記錄放電電壓、電流、放電容量和放電時間。
★ 強大的故障檢測功能，故障數量不限量，即有多少故障顯示多少故障；
★ 開放式通訊協議設計，RS485串行通訊接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，實現遙測、遙信功能，可方便的與電力自動化系統對接，實現電池系統自動巡檢。
★ 系統對故障信息提供繼電器常開觸點輸出，即報警時輸出點與公共點接通。內部繼電器容量AC220V/3A，DC220V/0.2A，如超過以上參數需采用中間繼電器其內容可按用戶需要自由設定（此項為選項功能）。
★ 電池按實際只數設定并接線，如19只時只需完成BATOO至BAT19接線， 當超過27節電池時，需通過；485通訊接口擴展電池巡檢單元。

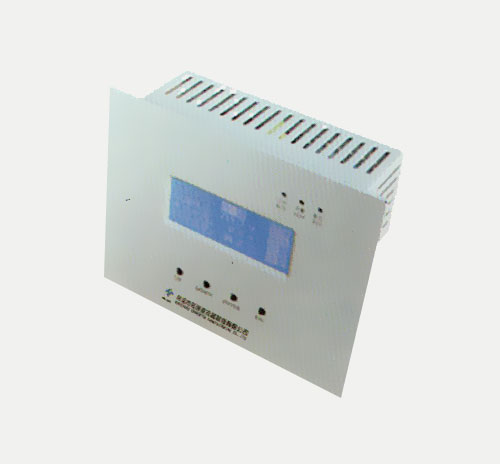

產品結構及安裝尺寸
本產品采用卡入式安裝，用戶只需在面板上開一個155*135mm的方孔，將本產品卡入其上，然后從反面擰緊螺絲即可。

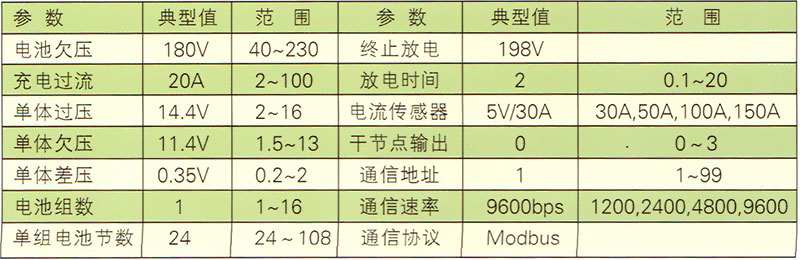

參數設置范圍
