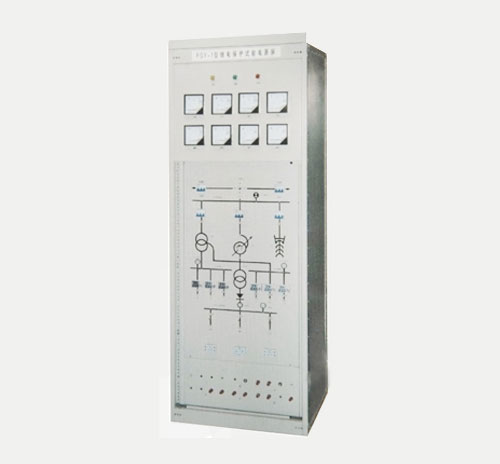

產品概述：
HC-PGY系列繼電保護試驗電源屏是我公司依據能源部《發電廠、變電站工程繼電保護試驗儀器儀表配置定額》、《繼電保護檢驗條列》和電力工業部頒發《電力系統繼電保護及安全自動化裝置反事故措施要點》的有關規定開發的產品。該產品適用于變電站、發電廠的繼電保護試驗，為其提供可靠、穩定的交流直流試驗電源。
性能特點：
交直流電源隔離變壓器接線方式為Dy11，并在初級與次級之間加裝屏蔽層，有效的抑制了三次諧波；
交流回路采用漏電保護開關，保證操作人員的安全；
輸入輸出回路有指示燈、電壓表、電流表監視；
采用屏前接線柱和屏后接線端子以及插座輸出的形式，以滿足多種輸出要求。
技術參數：
1.兩路380V供電，互為備用，20KVA連續工作制，其中15KVA供交流部分使用，5KVA供直流部分使用；
2.PGY-1 交流輸出 3路 380V、220V 3路 100/57V 1路 380V三相插座 6路 220V單相插座，三相輸入平衡時，輸出不平衡度小于1%，三次諧波小于3%；
3.直流輸出 3路 0~250V可調 紋波系數K＜1.5%；
4.PGY-2 交流輸出 5路 380V三相四線插座，1路 100V三相四線插座 3路 220V單相插座，三相輸入平衡時，輸出不平衡度小于1%，三次諧波小于3%；
5.直流輸出 3路0~250V連續可調，2路 220V輸出，1路 0~250插座 1路 220V插座紋波系數K＜1.5%；
6.環境條件：溫度-20℃~45℃；海拔＜2000米‘相對濕度在﹢40℃事不超過50%，在較低溫度時允許有較高的溫度，在﹢20℃時不超過90%。
通訊協議：
屏體尺寸2260/2360×800×600（高×寬×深）；
-1和-2兩種型號，訂貨時請注明屏體型號；
如有特殊要求請在技術協議中注明。
外形尺寸：
標準PK柜體
