產品概述：
本裝置可適用于6~35kV電壓等級中性點非有效接地配電網的消弧、消諧過電壓保護及單相接地選線，廣泛用于電力系統的變電所保護及單相接地選線，廣泛用于電力系統的變電所或發電廠以及冶金、礦山、礦山、石化等企業的供電系統，對提高系統供電可靠性及安全運行有明顯的效果。
本裝置是利用智能控制、過電壓限制技術和單相開關等組成一套自動控制系統。采用瞬時改變系統參數和短接母線上的PT開口三角繞組，消除諧振；采用限制故障相的恢復電壓幅值及恢復電壓的上升速度，消除弧光接地；采用短時增大故障線路的零序電流，增加接地保護的選擇性，從而準確的查找并切除故障線路。技術先進，運行可靠。
性能特點：
1.替代電壓互感器柜，并提供電壓檢測信號。
2.具有過電壓保護功能，能將大氣過電壓和操作過電壓限制到較低的電壓水平，保證了電網及電器設備的絕緣安全，使過電壓引起的事故大為減少。
3.替代消弧線圈，能夠快速消除間歇性弧光接地故障，抑制間歇性弧光接地過電壓，防止事故的進一步擴大，降低線路的事故路閘率。
4.能夠快速有效的限制并消除各種諧振過電壓，防止長時間的諧振過電壓對系統絕緣結構的加速老化，防止諧振過電壓對電網中設置的避雷器以及小感性負載的影響，增加系統運行的安全可靠性，延長系統中設備的使用壽命。
5.能夠迅速準確查找單相接地故障線路，對防止事故的進一步擴大，減輕運行和維護人員的工作量有重要意義。
6.具有TV切換功能。
技術參數：

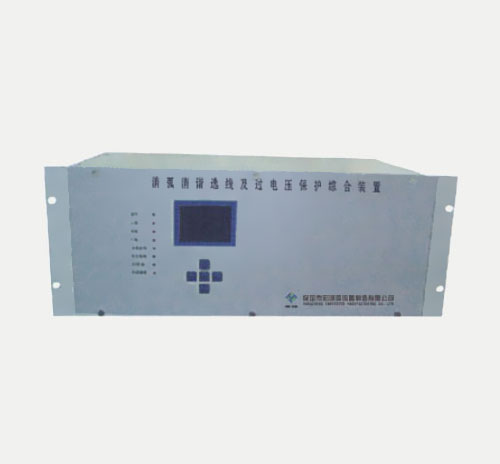

HCX消弧消諧選線及過電壓保護綜合裝置的所有元件可安裝在開關柜內，與其他高壓開關柜組屏在一起，體積小、成本低、安裝方便。其使用環境要求如下：
環境溫度：-25℃~+40℃；
環境濕度：不大于90%（25℃），不小于50%（40℃）；
海拔高度：2000米；
無嚴重影響本裝置絕緣性能的污染物及爆炸性介質的場所。
額定參數
額定頻率：50HZ；
額定電壓：6KV、10KV、35KV。
額定參數
工作電壓：交流220V或直流200V；
電壓測量精度：0.5%；
通訊接口：RS-485；
選線響應時間：1S；
選線路數：最大24路（根據用戶要求具體確定）。
通訊協議：
外形尺寸：
請致電我公司索取。
通訊協議：
外形尺寸：
請致電我公司索取。
